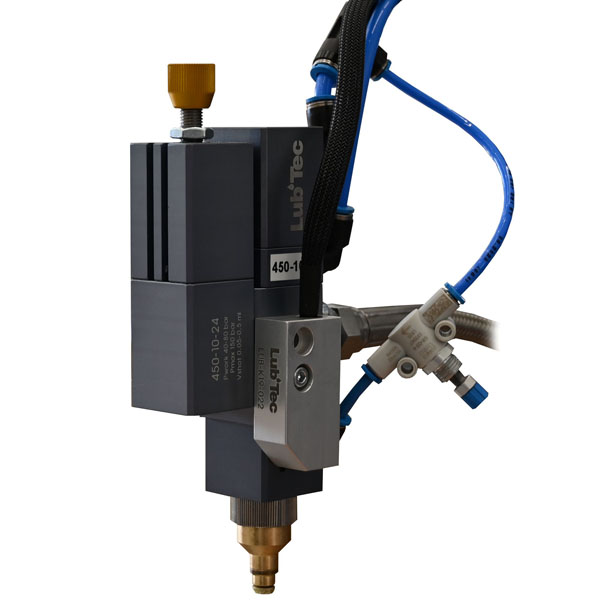

Zawory dozujące natryskowe linia 450

Zawory dozujące natryskowe do smarów.

Dla linii produktów zaworów dozujących 450 (zawory komorowe 450-10-73, 450-10-75 oraz zawór dozujący iglicowy 450-20-00) opracowaliśmy uniwersalny adapter rozpylający, do którego można w prosty sposób przykręcić różne dysze rozpylające, produkowane indywidualnie na podstawie wymagań klienta dotyczących wzoru natrysku. Wielką zaletą naszego rozwiązania jest wysoka precyzja dozowania, niezależnie od warunków otoczenia, takich jak temperatura, ciśnienie, czas i lepkość materiału. Pozwala to na precyzyjne nakładanie minimalnych ilości środka smarującego na urządzenie. Możliwe wzory natrysku to: do przodu 15°, kąt 45°/90°/135° i okrąg 360°. Dysze dostępne są w różnych długościach i średnicach zewnętrznych. Średnice wewnętrzne mogą wynosić 0,3/0,5/0,8/1,0 mm.

Opcjonalnie dostępne są: ogrzewanie, czujniki zbliżeniowe, elektrozawór sterujący 5/2 i elektrozawór 3/2 do powietrza rozpylającego.

Do uszczelnienia ruchomych tłoków zastosowano specjalne uszczelki wargowe, które charakteryzują się znacznie dłuższą żywotnością niż standardowe pierścienie uszczelniające typu O-ring. Żądaną objętość ustawia się za pomocą śruby ograniczającej z nakrętką zabezpieczającą na komorze dozującej.

Cechy produktu

Specyfikacja:

  • Dozowanie objętościowe
  • Wielkość dawki (w zależności od modelu) 0,003 – 3,0 cm3
  • Ciśnienie wejściowe materiału 40 – 80 bar – zawory komorowe (maksymalne dopuszczalne ciśnienie 160 bar)
  • Ciśnienie wejściowe materiału 3-20 / 3-50 bar – zawory iglicowe
  • Ciśnienie pneumatyczne 2 – 8 bar
  • Detekcja skoku za pomocą magnetycznych czujników rowkowych
  • Efekt „snuff-back” (zawory komorowe)
  • Specjalne uszczelnienie wargowe kartridża
  • Zakres lepkości 100 – 1 000 000 mPa.s

Opcja:

  • Zawór sterujący pneumatyczny 5/2
  • Zawór sterujący pneumatyczny 3/2 do powietrza natryskowego
  • Sterowanie magnetycznym czujnikiem bezkontaktowym 00012.20 PNP lub 00012.21 NPN
  • Uchwyt ze sterowaniem pneumatycznym 401-03-50 lub elektrycznym 401-03-60
  • Ogrzewanie
  • Szeroki wybór przedłużonych dysz

Pobierz broszurkę

Obejrzyj PDF Pobierz plik PDF

Dane techniczne:

Numer katalogowy

Wielkość dawki

Ciśnienie wejściowe materiału

Gwint przyłącza wejściowego

450-10-74

0,05-0,5 cm3

40-80 bar

1/8″

450-10-76

0,1-3,0 cm3

40-80 bar

1/8″

450-20-05

0,003-0,2 cm3

3-20 bar

1/4″

450-20-06

0,003-0,2 cm3

3-20 bar

1/4″
