Zawory dozujące igłowe

Zawory dozujące

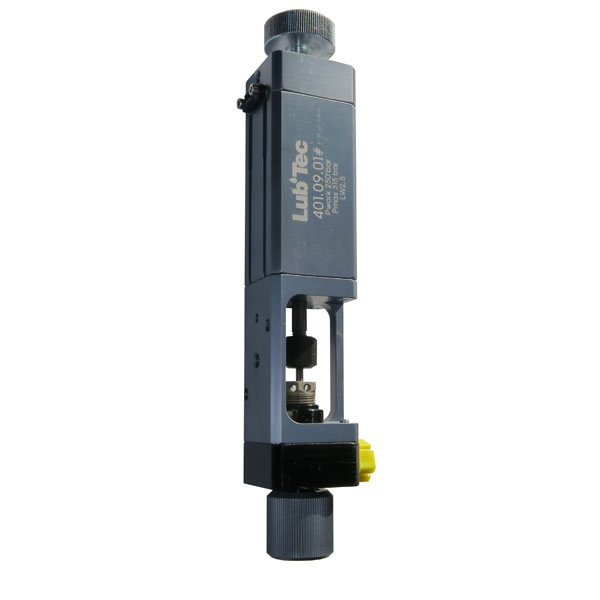

Zawory dozujące igłowe LubTec służą do przetwarzania mediów o niskiej i wysokiej lepkości. Regulacja położenia igły względem jej gniazda pozwala kontrolować rozmiar otworu wylotowego, co pozwala kontrolować natężenie przepływu materiału. Po całkowitym zamknięciu igła przylega do gniazda i jest uszczelniona w gardzieli za pomocą regulowanego zestawu uszczelnień. Zawór składa się z dwóch oddzielnych części – części materiałowej i pneumatycznej. To oddzielenie części cieczowej od części pneumatycznej uniemożliwia przedostanie się wyciekającego materiału do cylindra pneumatycznego, co mogłoby spowodować awarię zaworu. Zawór może być wyposażony w elektryczny układ sterowania ruchem iglicy.

Cechy produktu

Specyfikacja:

  • Mały otwór przelotowy.
  •  Niezwykle duża siła otwierania i zamykania.
  •  Wyposażone w specjalne, regulowane uszczelnienie.
  • Dwustronne działanie pneumatyczne.
  • Wytrzymałość na wysokie ciśnienia.
  • Blokada iglicy.

Opcja:

  • Zawór pneumatyczny 5/2 – płyta z zaworem elektromagnetycznym.
  • Uchwyt ręczny z wyzwalaczem lub pedałem nożnym do sterowania pneumatycznego lub elektrycznego.
  • Sterowanie elektryczne.
  • Ogrzewanie.

Pobierz broszurkę

Obejrzyj PDF Pobierz plik PDF

Dane techniczne:

Średnica wewnętrzna

Numer katalogowy

Ciśnienie robocze / maksymalne ciśnienie (bar)

Gwint wejściowy

Gwint wyjściowy

Masa / Waga

1

401-00-24

250/315

1/8i

adapter do igły

0,2 kg

2,5

401-09-01

250/315

1/4i

adapter do igły

0,5 kg

6

401-23-00

250/315

1/4

adapter do igły

1,5 kg

12

401-23-03

100/315

1/2

3/8

1,6 kg

16

401-16-09

60/250

3/4

1/2
